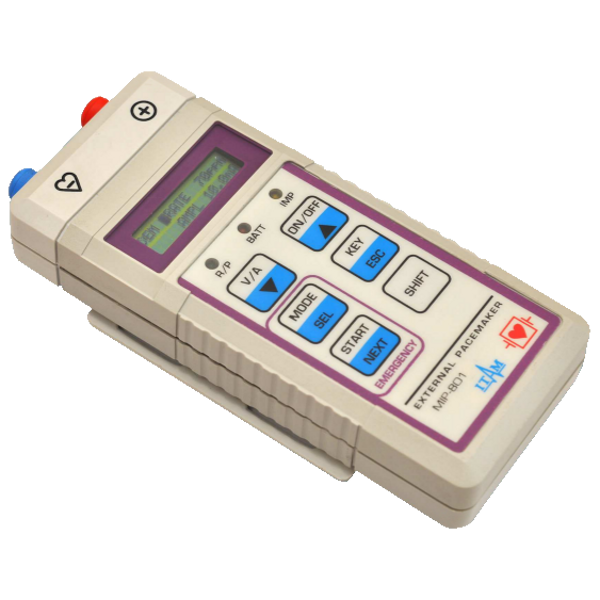

Kardiostymulator zewnętrzny MIP-801
Opis
MIP-801 jest nowoczesnym, lekkim i prostym w obsłudze stymulatorem przeznaczonym do czasowej stymulacji komór lub przedsionków serca za pośrednictwem elektrody wprowadzanej przezżylnie. Może być stosowany do zabezpieczenia pacjentów z bradykardią lub zatrzymaniem pracy komór na skutek bloku p-k, jak również zabezpieczenia pacjentów w czasie zabiegów operacyjnych oraz umiarawiania niektórych częstoskurczów nadkomorowych.
MIP-801 realizuje funkcje stymulacyjne VVI, V00, AAI, A00 oraz stymulację szybką (po zadeklarowaniu stymulacji przedsionków). Umożliwia wykonanie podstawowych pomiarów w trakcie implantacji stymulatora stałego, tj.: impedancji elektrod, amplitudy załamka R lub P oraz progów stymulacji dla różnych szerokości impulsu.
Główne zalety kardiostymulatora MIP-801
- stymulacja VVI z nastawami standardowymi (*) po naciśnięciu jednego przycisku,
- automatyczny test stymulatora i obwodu elektrody w momencie załączenia,
- funkcja "EMERGENCY" - dostępna w każdej sytuacji,
- akustyczna sygnalizacja zwarcia lub przerwy w obwodzie elektrody,
- dwustopniowa sygnalizacja stanu baterii,
- krokowa, dwustopniowa zmiana wszystkich parametrów,
- możliwość zablokowania nastaw parametrów przed przypadkowymi zmianami,
- zabezpieczenie przed zewnętrzną defibrylacją,
- niezawodne mocowanie elektrod,
- funkcje pomiarowe: napięcia impulsu, impedancji obwodu elektrody oraz amplitudy R lub P,
- oszczędne gospodarowanie energią baterii (np. automatyczne wygaszanie ekranu).
Funkcje pomiarowe i kontrolne
Pomiar amplitudy napięcia impulsu: | 0,2 ÷ 12 [V] |
Pomiar impedancji obwodu elektrodowego: | 50 ÷ 5000 [Ω] |
Pomiar amplitudy załamków R lub P: | (1 ÷ 2,5) x czułość [mV] |
Właściwy zakres impedancji: | 50 ÷ 2000 [Ω] |
Akustyczna sygnalizacja przerwy i zwarcia w obwodzie elektrody większe 2000 [Ohm] i mniejsze 50 [Ohm] | |
Sygnalizacja stanu baterii: | dwustopniowa, akustyczna i optyczna |
Typ baterii: | 6LR61, 6F22 - 9 [V] |
Czas pracy: | dla 6LR61 (alkal.) > 25 dni, 6F22 > 14 dni |
Wymiar: | 60 x 140 x 25 [mm] |
Mas: | ok. 250 [g] - łącznie z baterią |
Dane techniczne
Funkcje stymulatora: | VVI, V00, AAI, A00, stymulacja szybka oraz szybka z malejącą częstotliwością |
Częstość podstawowa: | 30....70*....180 1/min. |
Częstość stymulacji szybkiej: | 100....300*....990 1/min. |
Amplituda impulsu: | 0,1....10*....20 mA |
Szerokość impulsu: | 0,2....0,5*....1,2 ms |
Kształt impulsu: | prostokątny z kompensacją ładunku |
Czas refrakcji: | 200....350*....500 ms |
Czułość wejściowa: | 0,5....2*....21 mV |
wartości oznaczone (*) ustawione są po załączeniu stymulatora |
